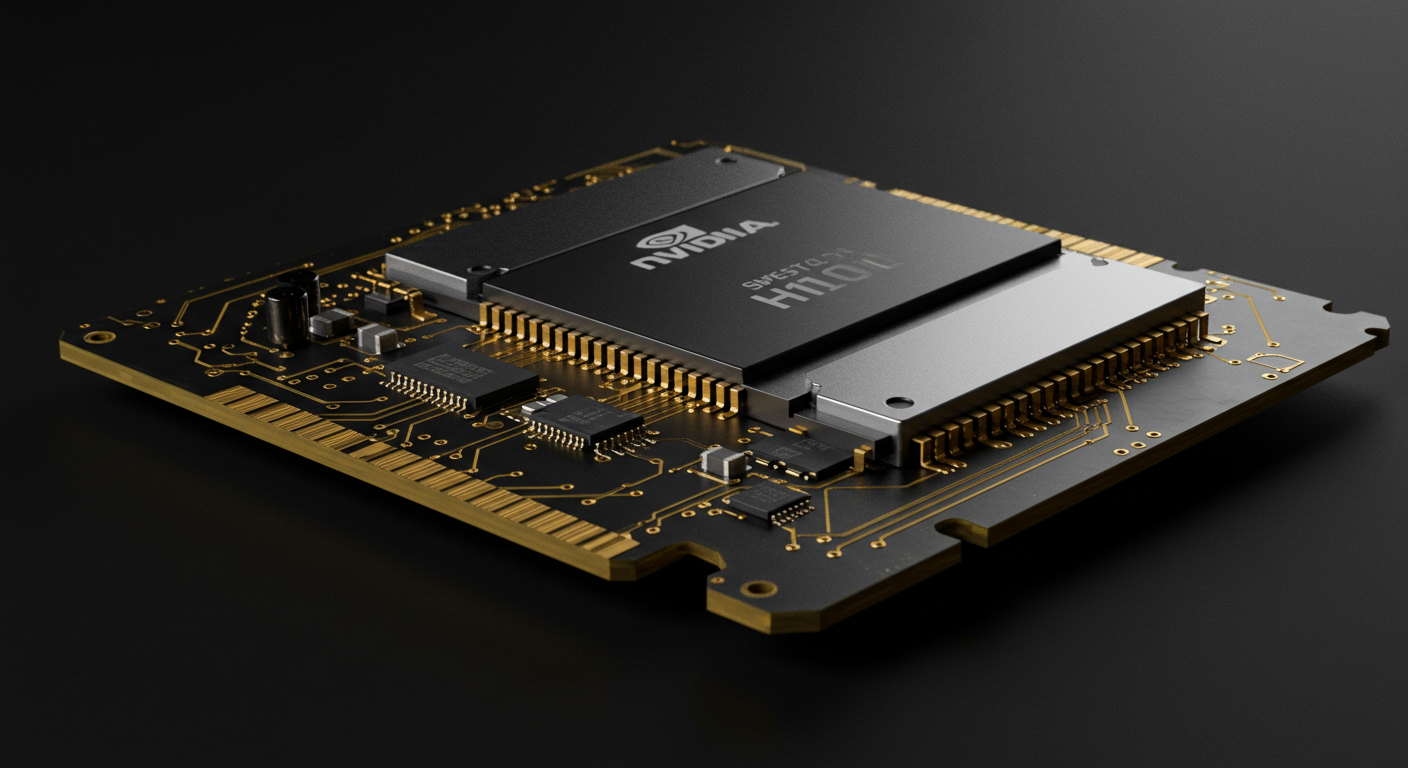

AI 시대를 이끄는 핵심 엔진, 엔비디아 H100 GPU. 이 칩은 AI 연산의 한계를 넘어서는 고성능 연산 능력과 에너지 효율을 동시에 갖춘 최첨단 반도체입니다. 이번 글에서는 H100의 내부 구조부터 성능 지표, 냉각 방식 등 하드웨어적인 핵심 요소들을 심층적으로 분석하여, H100이 왜 AI 반도체의 절대 강자인지 낱낱이 파헤쳐보겠습니다.
H100 칩의 미세한 회로 세계: 800억 개의 트랜지스터
H100 GPU의 가장 주목할 만한 특징 중 하나는 바로 약 800억 개의 트랜지스터가 집적되어 있다는 점입니다. 이는 이전 세대 A100(540억 개)보다 무려 1.5배 이상 증가한 수치로, 동일 면적 내에서 더 많은 연산을 처리할 수 있게 만드는 핵심 요소입니다.
이 놀라운 트랜지스터 수는 TSMC의 4N 공정(NVIDIA 최적화 4nm) 덕분에 가능했으며, 칩 하나당 면적은 약 814mm²로 상당히 큰 편에 속합니다. 하지만 고도화된 회로 설계 덕분에 전력 소모와 발열 문제를 기존보다 훨씬 효율적으로 제어할 수 있습니다.
트랜지스터가 많을수록 동시에 처리 가능한 연산량이 늘어나게 되며, 이를 통해 대형 AI 모델 학습, 초고속 추론 처리, 자율주행 시뮬레이션 등에서 압도적인 성능을 발휘할 수 있게 되었습니다. 특히 GPT-4, PaLM2 같은 초거대 모델 훈련에서 H100의 존재감은 경쟁사의 칩과 비교할 수 없을 만큼 절대적입니다.
또한, 엔비디아는 칩 내부의 SM(Stream Multiprocessor) 구조를 개선하여, 트랜지스터 간 통신 효율을 대폭 향상시켰고, 메모리 접근 시간도 줄였습니다. 이러한 설계 덕분에 H100은 단순히 숫자로만 우수한 것이 아닌, 실제 AI 모델 학습 속도에서 실질적인 차이를 만들어 냈습니다.
발열 제어의 예술: H100의 고급 냉각 메커니즘
고성능 반도체일수록 가장 큰 숙제는 ‘열’입니다. H100 GPU는 수백 와트(W)의 전력을 소모하며, 그에 따라 엄청난 열을 발생시키기 때문에 고급 냉각 시스템이 필수입니다. 엔비디아는 H100을 위해 액체 냉각(Liquid Cooling) 기반의 솔루션을 본격 채택하고 있으며, 데이터센터 환경에 최적화된 구조를 제공하고 있습니다.
전통적인 공랭(CPU 팬 등)으로는 감당하기 어려운 발열 수준이므로, H100은 액체냉각 히트싱크와 수냉 배관 시스템을 통해 핵심 부품 온도를 70°C 이하로 안정적으로 유지합니다. 이로 인해 발열로 인한 성능 저하(Thermal Throttling)를 최소화하며, 연속적인 고부하 연산에도 일정한 속도를 유지할 수 있습니다.
또한 엔비디아는 NVLink 및 SXM5 모듈 형식의 H100 제품을 통해, 메인보드와 GPU 간의 열 분산 구조까지 고려하여 설계했습니다. 이 구조는 열이 특정 부위에 집중되지 않도록 하며, 고성능 서버랙 전체의 효율을 높여줍니다.
결국 H100은 고성능과 발열이라는 이율배반적인 특성을 정밀한 냉각 기술로 극복했으며, 이는 AI 시스템의 안정성과 연속 가동 시간을 비약적으로 향상시키는 데 결정적인 역할을 합니다.
실제 수치로 보는 H100의 압도적 퍼포먼스
H100 GPU는 단순한 사양표 이상의 실제 퍼포먼스를 보여줍니다. 우선 FP8(8-bit 부동소수점) 연산 기준으로 1,979 TFLOPS, FP16 기준 989 TFLOPS, BF16 기준 989 TFLOPS, FP32 기준 60 TFLOPS에 달하는 성능을 자랑합니다. 이전 세대 A100에 비해 전 연산 영역에서 약 2~4배 향상된 수준이죠.
이러한 연산력은 초거대 모델 학습에 적합하며, 특히 Transformer 구조의 학습 효율을 극적으로 개선해줍니다. 뿐만 아니라 H100은 Transformer Engine을 기본 탑재해, FP8/FP16 연산을 하드웨어 레벨에서 자동 조정하여 학습 속도를 높이고 에너지 소모를 줄입니다. 메모리 측면에서도 H100은 80GB의 HBM3 메모리를 탑재하고 있으며, 메모리 대역폭은 무려 3TB/s에 달합니다. 이는 데이터 병목현상을 최소화하고, 대규모 모델 학습 시 속도 저하 없이 고속 처리가 가능하게 만듭니다.
또한 H100은 NVLink 4세대를 통해 다수의 GPU 간 초고속 통신이 가능하도록 설계되어 있으며, 이는 여러 개의 GPU를 묶어 대형 모델을 동시에 훈련하는 Multi-GPU 시스템에서 최고의 성능을 발휘합니다.
엔비디아는 이러한 성능 지표를 바탕으로, H100을 단순한 GPU가 아닌 ‘AI 슈퍼컴퓨팅 엔진’이라 표현하며, 실제로도 클라우드, 자율주행, 의약연구 등 다양한 산업군에서 핵심 컴퓨팅 자원으로 활용되고 있습니다.
마무리하며
H100은 단순한 GPU가 아닌, AI 시대를 가능하게 한 최첨단 컴퓨팅 칩입니다. 800억 개의 트랜지스터, 정밀한 냉각 기술, 업계 최고 수준의 연산 성능은 H100을 AI 반도체의 상징으로 만들었습니다. 기술에 관심 있는 독자라면 H100을 시작점으로 AI 하드웨어의 미래를 탐구해보세요.
